制样破碎设备

颚 式 破 碎 机TDEP系列

前言

鞍山通达实验设备制造有限公司生产的颚式破碎机及化验制样粉碎机遍销全国各地，由于质量可靠、服务周到深受广大用户欢迎。

该机适应矿山、冶金、地质、建材、轻工、化工及从事检验工作的单位需要，该机分别采用钢件焊接，及高锰钢、铸造生铁制造而成，其机械性能、强度、精度全部符合国家标准，每台机组均严格调试，全面合格后 方能出厂，如因本机组本身质量问题，我公司负责三包。

易损件磨损为正常现象，需要购买或添置，可来函、来电联系，我公司负责供应代办运输。

公司宗旨是：生产优质产品，竭诚为广大用户服务。

一、颚式破碎机结构

本机由机架、动颚、偏心轴、颚板、肘板等部件组成。电动机通过三角皮带传动偏轴，使动颚按照已调整好的轨迹进行运转，将破碎腔内物料予以破碎。

机架系厚板焊结成形，机架、前腔里装有调系固定颚板，在机架右侧面上装有防罩，以保证安全。

定、动颚为铸件组成，正面装有活动颚板，其上部借偏心轴与滚子轴承悬挂在机架上下部安装在牙板上，在偏心轴端装有槽轮。

在动颚有支撑系统，其中间铆销，当破碎物中混有不能破碎的杂物（如铁块）时，破碎机超载情况下，起着保险作用，即自身迅速断裂，而保护其它机件不受损伤。在右边装有调整距档把手，便于调整适当间距。

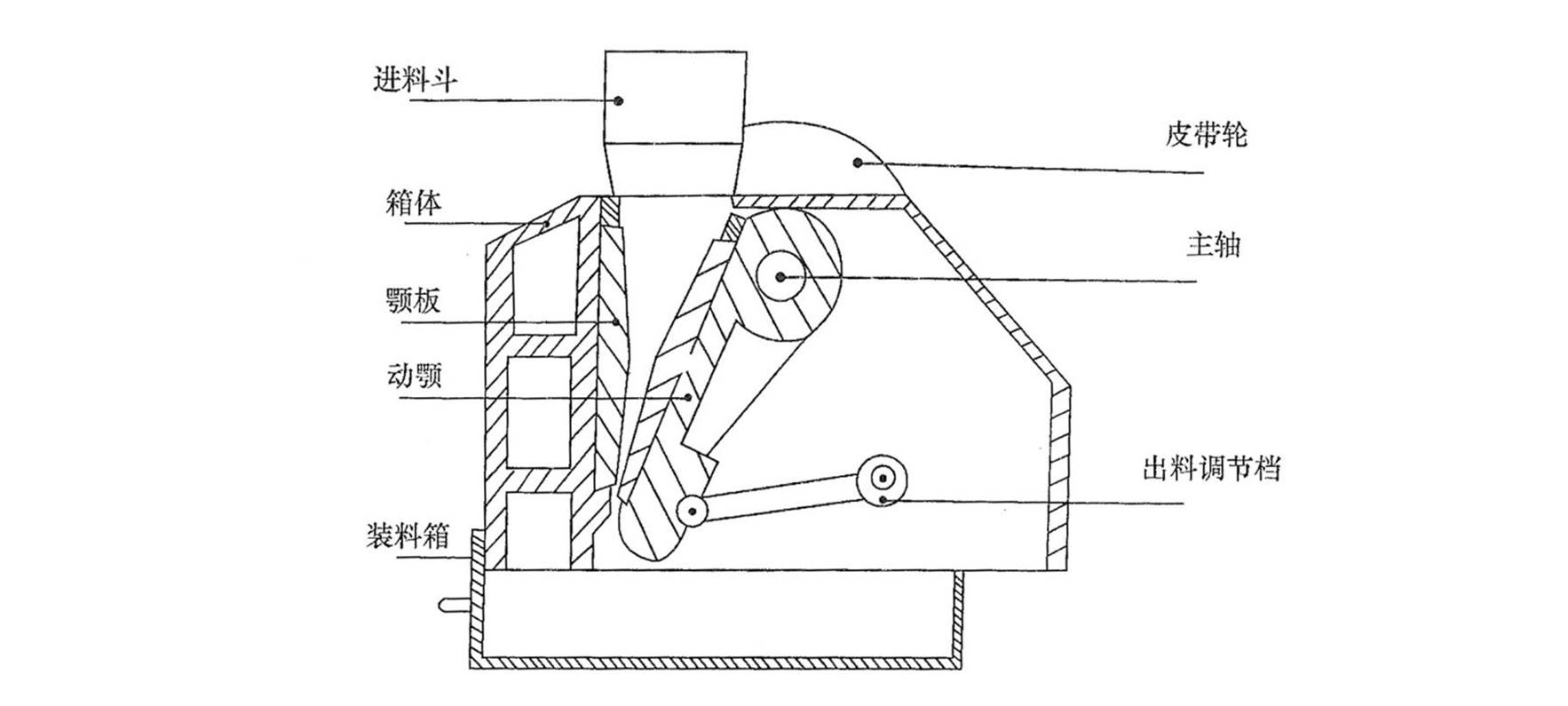

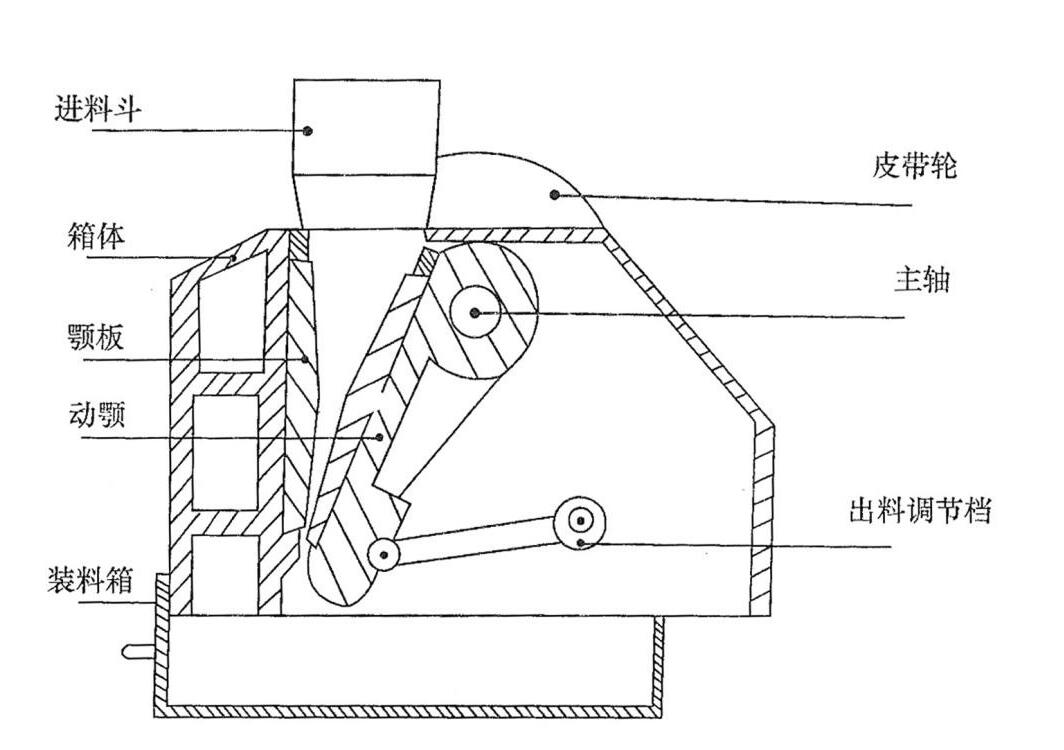

二、颚式破碎机结构图

三、安装说明

本机是由我厂装配成台供应的，用户收到产品时应进行检查，以便消除在运输过程中能产生的障碍。

(1)由于本机工作时振动量较大，故建议将机器安装在混凝土基础上，为了减少振动噪音和吸收振动，以免机器工作时产生的振动影响建筑的基础，最好在破碎机和混凝土基础中间，垫硬木垫板。橡胶带或其他缓振材料。

(2)基础的重量大致可取机器重量的5~10倍，地基的深度大于该处地冻结的深度，关于机器的安装及地脚螺钉的位置可按安装的示图施工。

(3)机体应接可靠地线。

四、起动前的准备工作

(1)应仔细检查轴承的润滑情况是否良好，轴承内及肘板的连接处是否有足够的润滑脂。

(2)应仔细检查所有紧固件是否完全紧固。

(3)转动皮带是否良好，发现皮带有破损现象应及时更换，当皮带或皮带轮上有油污时应用干净抹布将其擦净。

(4)检查破碎腔内有无矿石或其它杂物，如有矿石或其它杂物时则应消除之。

五、生产起动

(1)经检查，证明机器与转动部份正常方可起动。

(2)调整排料口先在无负荷情况下起动。

(3)正常运转后，可开始投料。

(4)破碎物料应均匀地入破碎腔内，避免侧面加料，以防止负荷突变或单边突增。

(5)在正常工作情况下，轴承的温升不超过85℃，如高于85℃时，应即停车，查明原因加以消除。

(6)停车前，应首先停止加料工作，待破碎腔内

破碎物料完全排出后，方可关闭电机。

(7)在破碎时，若因破碎腔内物料阻塞而造成停车，应立即关闭电机，必须将物料消除后，方可再行起动。

六、安全操作

为了确保破碎机正常运转，充分发挥应用性能，各使用单位在使用破碎机之前，操作员应按照说明书的内容进行操作。

本破碎机运用于破碎抗压强度360公斤/平方厘米，以下的各种矿石或岩石。

(1)操作该机人员，必须注意在机器运转时，严

禁伸头朝机器同窥视。

(2)运转时，严禁任何调整、清理或检修等工作。

(3)运转时，严禁用手在进料口上和破碎腔内搬运或挪移矿石。

(4)本机器的电器设备应接地，并将电线接在绝缘管内。

七、润滑及保养

(1)经常注意和及时做好磨擦面的润滑工作，可保证机器的正常运转和延长使用寿命。

(2)本机所采用的润滑脂，应根据机器使用的地点，气温等条件来决定，一般可采用钙基，铜基或钙钠基润滑脂。

(3)加入轴承座内的润滑脂为其容积的50%-70%,每三个月必须更换一次，换油时，应用清洁的汽油，仔细地清洗滚子轴承的跑道。

(4)本机器在不用时应清理干净放置，用塑料薄膜或其它物料覆盖并在转动部位注入润滑脂。

(5)两侧法兰、箱内锤头、燕尾、有：注油口。

八 主要技术指标

【注】可能产生的故障及消除方法
